Herzlich willkommen zur zweiten Ausgabe der Developers Diaries. Dieses Mal urlaubsbedingt meinerseits leider mit etwas Zeitverzögerung. Auch ohne mich ging die Entwicklung wie gewohnt weiter. In dieser Ausgabe möchte ich Ihnen zwei neue Funktionen im aktuellen Nesting System vorstellen, die ab Q3 2019 angeboten werden können.

Direktimport systemfremder Auslagen

Besonders bei Kundenaufträgen ist es oft erforderlich, bereits bestehende Nestings aus anderen Systemen zu übernehmen. Aus diesem Grund haben wir in CCUT die neue Funktion des Direktimports systemfremder Auslagen integriert. Es ist möglich ASTM-Daten oder DXF-Daten mit einer definierten Struktur einzulesen und direkt am Schneidetisch zu laden. Wie Sie es bereits aus dem PDM-Modul kennen, können für verschiedene Kunden auch unterschiedliche Voreinstellungen für den Import in der CCAD-Datenbank hinterlegt werden.

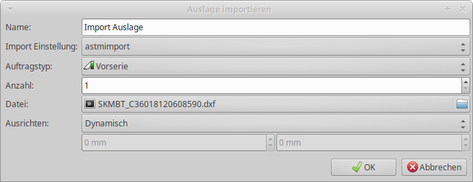

RG Technologies, Auslage importieren

Die Nestings können dynamisch oder an einer bestimmten Position auf dem Schneidetisch geladen werden. Die folgende Abbildung zeigt den Import einer Schachtelung mit 12 Flächen. Die Schachtelung kann nach dem Import wie gewohnt bearbeitet und um andere Flächen ergänzt werden.

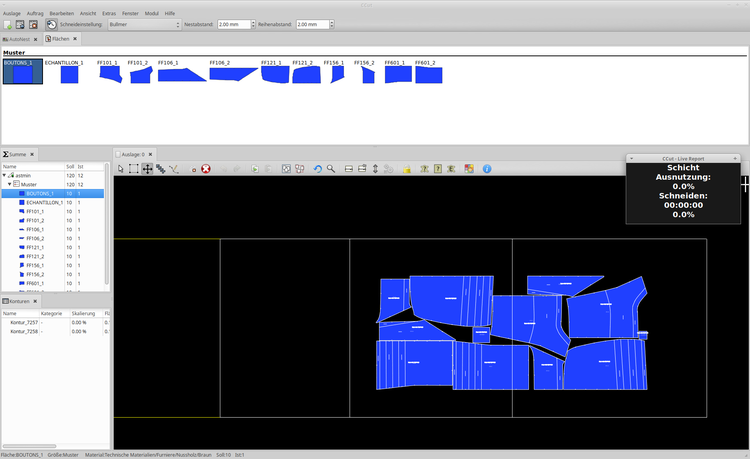

RG Technologies, Import einer Schachtelung

Neben der Schachtelung sieht man auf dem Screenshot auch den Live-Report, der Informationen zum aktuellen Status des Zuschnittsystems anzeigt. Zu den verfügbaren Parametern zählen die Ausnutzung der Nestings und die Ausnutzung des Schneidetisches über eine Schicht. Die Arbeitszeiten einer Schicht können in den CCUT-Einstellungen definiert werden und erlauben deshalb die Statistik sowohl für einzelne Schichten als auch über den ganzen Tag anzuzeigen. Eine genauere Auswertung der Daten ist wie bisher über das Statistikmodul oder konfigurierbare Reports möglich.

Überschnitt

Beim Schneiden technischer Textilien kann es erforderlich sein, dass am Start-/Endpunkt ein Überschnitt definiert wird um die Fasern des Materials komplett zu durchtrennen. In CCUT ist es jetzt möglich, in den Einstellungen die Länge des Überschnitts zu definieren. Neben den Start-/Endpunkt werden auch die Abhebepunkte an den Flächen berücksichtigt. Die nachfolgende Abbildung zeigt einen Ausschnitt der zuvor importierten Schachtelung mit einem Überschnitt an den Start-/Endpunkten der Flächen.

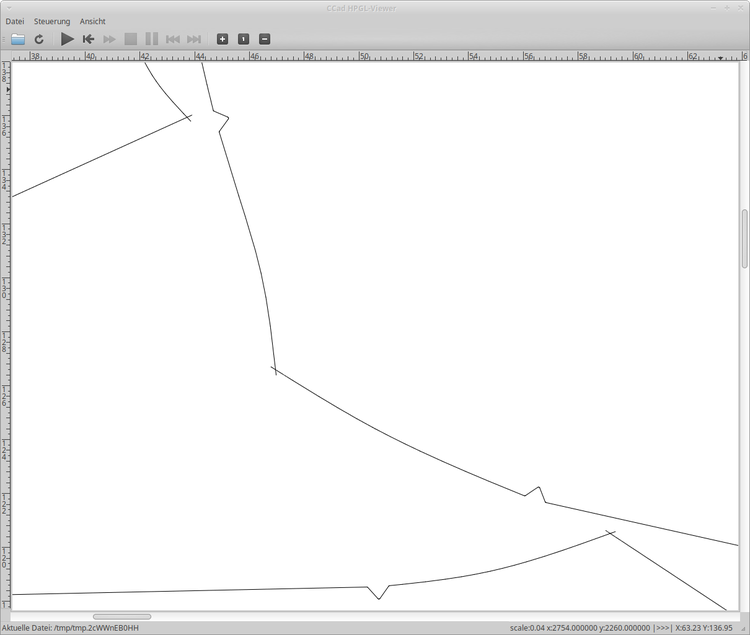

RG Technologies, Überschnitt

Um Fehler beim Nesten zu vermeiden wird der Überschnitt bei der Schachtelung der Flächen einkalkuliert. Dadurch kann vermieden werden, dass benachbarte Flächen bei großen Werten für den Überschnitt beim Schneiden beschädigt werden.

Außerdem gibt es in der neuesten Version von CCUT Anpassungen im Bereich der Qualitätszonen, die in der neuen Version der Konturerkennung Verwendung finden werden. Dazu mehr in einem der nächsten Diaries.
