Herzlich willkommen zur dritten Ausgabe der Developers Diaries. Dieses Mal möchte ich Ihnen kurz das neue PEAKTOURe 3D Modul vorstellen, welches wir gemeinsam mit unserem Pilotkunden der Gabor Shoes AG entwickelt haben. Das Modul wird in dieser Form bereits seit einiger Zeit produktiv verwendet.
Ziel des gemeinsamen Projektes war es, die im STL-Format importierten Schuhleisten und deren Designlinien abzuwickeln und für die weitere Verarbeitung in der 2D Konstruktion bereit zu stellen.
Für die Abwicklung stehen dem Anwender mehrere Funktionen zur Verfügung, um die in seinem Hause verwendete Art der Abwicklung exakt abbilden zu können. Neben der rein mathematischen Methode kann anhand bestimmter Leistenparameter eine Nachtransformation definiert werden, mit deren Hilfe schuhspezifische Abweichungen berücksichtigt werden. Durch die Hinterlegung der Parameter in der PEAKTOURe Datenbank für jeden Leistentypen wird ein hoher Automatisierungsgrad für den ganzen Prozess erreicht. Vor dem Aufruf der Abwicklungsfunktion muss lediglich die optimale Trennungslinie für den Innen- und Außenbereich definiert werden. Aber auch hier stehen dem Anwender Hilfsmittel zur Verfügung, um die Trennung so einfach und genau wie möglich zu gewährleisten.

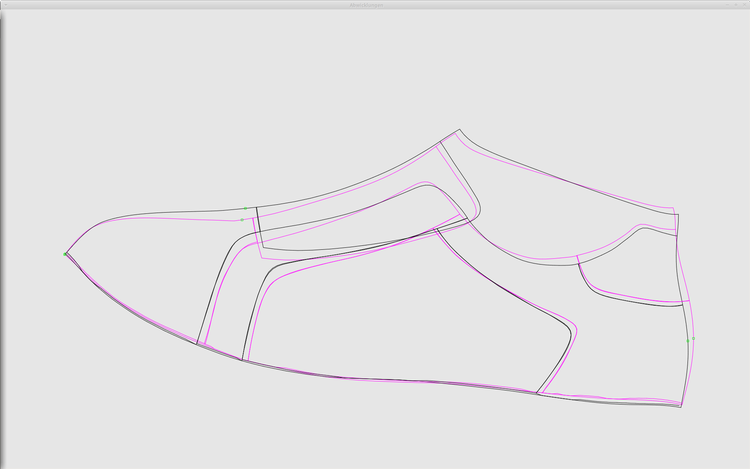

Die erste Abbildung zeigt einen importierten Leisten, der in einen Innen- und Außenbereich geteilt wurde. Auf dem Leisten sind bereits die Designlinien des späteren Schuhmodells zu sehen.
In der zweiten Abbildung sieht man die abgewickelten Umrisse des Leistens und die sich daraus im 2D ergebenden Designlinien. Die Elemente können sowohl im 2D als auch im 3D geändert werden.
Neben der typischen Aufteilung von Innen und Außen, kann der Leisten auch in beliebige Teilobjekte aufgeschnitten und abgewickelt werden. In der folgenden Abbildung sieht man eine Trennung im vorderen Bereich eines Leistens und die sich daraus ergebende Abwicklung. Diese Funktionalität ist wichtig für die spätere Abwicklung beliebiger 3D-Objekte. Dazu wird es in der nächsten Zeit ein weiteres Diary geben.
Die gewonnen Daten können über die DXF-Schnittstelle an alle gängigen CAD-Programme übergeben werden.
Abschließend möchte ich mich im Namen meines Teams noch für die tolle Zusammenarbeit mit unserem Pilotkunden, der Gabor Shoes AG, bedanken. Ohne dessen Input und der konstruktiven Zusammenarbeit hätten wir es nicht geschafft das PEAKTOURe 3D Modul in dieser Zeit mit den zur Verfügung stehenden Funktionalitäten zu entwickeln.
Habe ich Ihr Interesse geweckt? Gerne zeigen wir Ihnen natürlich alle für Sie relevanten Funktionalitäten unseres Produkts bei einem persönlichen Termin.
